Оборудование по выпуску рукавных пленок
|
Тип пластмассы
|
Продукция из пластмассы
|
|
PE
|
пленка, пакет, трубка, канистра для масла, бутылка для воды (сока), др.
|
|
PP
|
ведро, канистра, мебель, тонкая пленка, большие пакеты, крышка для бутылки и др.
|
|
PS
|
канцелярские изделия, стакан, столовые приборы и др.
|
|
PVC
|
коврик, трубка, подошва для обуви, игрушка, оболочка для электропроводов, канцелярские изделия и др.
|
|
PET
|
бутылочные изделия: кока кола, бутылки для соков и др.
|
|
ABS
|
корпус для электроприборов, предохранительные изделия для автомобилей
|

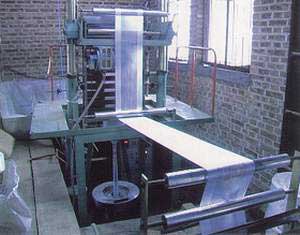

Экструдеры для выдува рукавной плёнки производства компании «Гонконг Мега Пауэр» производятся в Пекинском подразделении «Аспен».
Данный комплекс предназначен для выпуска тонкой целлофановой пленки из полиэтилена низкой плотности(LDPE) и полиэтилена высокой плотности(HDPE),который широко применяется для упаковки продуктов питания, продукции промышленности, растительного покрова в сельском хозяйстве (всходы на земле, навесы) и т.д.
Особенности:
Выдувка пленки обеспечивается выдавливающим шнеком, трубой изготовленных из особо прочной и неподдающейся коррозии высококачественной легированной стали, точной и нитрогенной обработкой. Действует система разностороннего, системы автоматического контроля постоянной температуры. Вспомогательные устройства, платформа, колонны, рабочая площадка удобны и безопасны, прочное наматывание пленки на барабан осуществляется многочисленными валиками
Они включают в себя следующие агрегаты:
- выдувной экструдер -1 шт
- головка вращающиеся с 1-4 зонами нагрева и подающим шнеком из азотированной стали -1 шт,
- элеваторный дозирующий механизм подачи сырья- 1 шт
- устройство намотки готовой плёнки с ножами обрезки - 1 шт
- щит электрический управляющий - 1 шт
В комплектацию не входит, но для работы необходим компрессор воздушный.
По дополнительному заказу оборудование может быть доукомплектовано:
- дозатором красителей 1-2 щт.,
- сочлененным полиграфическим комплексом типа ZS-3 с трёхцветной печатью,
- сочлененным полиграфическим комплексом типа ZS-3 с трёхцветной печатью,
- устройством разрезания продольной плёнки,
- устройством перенамотки и разрезания рукавной плёнки на ленты с намоткой на барабаны.
Сырье- однородные пластмассовые гранулы. Конечный продукт - пленка
Во вращающейся головке узла экструзии применена сталь 38CrMoA1, детали азотированы для придания высокой твёрдости и обработаны точным инструментом. Высокая износостойкость и стойкость к коррозии. Периферийное оборудование может быть настроено применительно к различным технологическим требованиям. Предел регулировки для материала – 70 мм. Агрегат комплектуется узлом для производства пакетов типа «майка».
Двигатель устройства намотки рулонов обеспечивает нормальное усилие. Удобная смена рулонов. Используется для выдувания рукавной плёнки из различных полиэтиленов с низкой плотностью (LDPE), полиэтиленов с высокой плотностью (HDPE), а также из линейного полиэтилена низкого давления LLDPE. Плёнка применяется для упаковки продуктов, фруктов, одежды, текстиля, производства пакетов типа «майка».
Цена оборудования зависит от производительности и наличия дополнительного оборудования.
1. Экструдер в классической комплектации производительностью 50 кг час
|
Модель
|
50
|
55
|
65
|
|
Диаметр винтового штока
|
Ф 50
|
Ф 55
|
Ф 65
|
|
Соотношение длины к диаметру
|
25:1
|
25:1
|
25:1
|
|
Диаметр по складке тонкой плёнки
|
100-550 мм
|
200-800 мм
|
300-1000 мм
|
|
Толщина плёнки
|
0,008-0,05 мм
|
0,008-0,05 мм
|
0,008-0,05 мм
|
|
Мощность главного двигателя
|
7,5 кВт
|
11 кВт
|
15 кВт
|
|
Мощность устройства протяжки
|
0,75 кВт
|
0,75 кВт
|
0,75 кВт
|
|
Мощность подогрева
|
11 кВт
|
13 кВт
|
19 кВт
|
|
Максимальная производительность
|
30 кг / час
|
40 кг / час
|
65 кг / час
|
|
Габариты
|
3800 х 1900 х 3200 мм
|
4800 х 2100 х 3500 мм
|
6500 х 2300 х 4200 мм
|
|
Масса
|
1 т
|
1,2 т
|
1,6 т
|
2. Экструдер с сочленённым полиграфическим комплексом, производительностью 50 кг час час
|
Модель
|
Отношение длины к диаметру
|
Линия сгиба пленки
(мм) |
Толщина пленки
(мм) |
Макс. производительность (кг/ч)
|
Мощность основной установки
(кВт) |
Мощность натягивателя
|
Мощность нагревателя
(кВт) |
Вес (т)
|
|
SJMA
|
28:1
|
100-550
|
0.01-0.05
|
30
|
11
|
0.75
|
15
|
1.3
|
|
SJMB
|
28:1
|
200-800
|
0.01-0.05
|
40
|
15
|
0.75
|
19
|
1.4
|
|
SJMD
|
28:1
|
300-1000
|
0.01-0.05
|
60
|
22
|
0.75
|
25
|
1.6
|
Сочлененное оборудование - трёхцветная флексографическая печать
ширина запечатывания - max 1600 мм
производительность - 150 м/мин
наличие ракельных ножей
наличие узла сушки
наличие установки коронного разряда
наличие модуля намотки- max 1600 мм
3. Экструдер с продольным механизмом разрезания и перемотки на барабаны лент плёнки, производительностью 40 кг час
|
Модель
|
Отношение длины к диаметру
|
Линия сгиба пленки
(мм) |
Толщина Пленки
(мм) |
Макс. производительность
(кг/ч)
|
Мощность основной установки
(кВт) |
Мощность натягивателя
|
Мощность нагревателя
(кВт) |
Вес
(т) |
|
SJMA
|
28:1
|
100-550
|
0.01-0.05
|
30
|
11
|
0.75
|
15
|
1.3
|
|
SJMB
|
28:1
|
200-800
|
0.01-0.05
|
40
|
15
|
0.75
|
19
|
1.4
|
|
SJMD
|
28:1
|
300-1000
|
0.01-0.05
|
60
|
22
|
0.75
|
25
|
1.6
|
Сочлененное оборудования для перемотки и разделки рукавной плёнки:
ширина перемотки 1600-1800 мм,
мощность привода - 4.5 кВт, два
ножей разделки -до 5
7. Экструдер для выдува рукавной двухцветной плёнки для сельского хозяйства
8. Экструдер YH-55, YH-60
4. Производственная линия пластика ПВХ горячей осадки, производительностью 50 кг час
Высокая прозрачность, плотная усадка, простое интуитивное управление. Продукция главным образом используется для упаковки магнитофонной плёнки, игрушек, граммофонных пластинок (дисков), журналов, стеклянных стаканов и др.
|
|
Модель
|
35
|
50
|
60
|
|
Функции
|
Используемое сырьё
|
PVC
|
PVC
|
PVC
|
|
Толщина плёнки
|
0,02-0,08
|
0,02-0,08
|
0,02-0,08
|
|
|
Ширина плёнки
|
70-300
|
150-500
|
200-700
|
|
|
Возможность регулировки производительности (kg/h)
|
8-50
|
15-70
|
20-120
|
|
|
Узел экструзии
|
Диаметр шнека (винтового стержня) (mm)
|
Ф 45
|
Ф 55
|
Ф 65
|
|
Отношение длины шнека к диаметру
|
28:1
|
28:1
|
28:1
|
|
|
Мощность главного двигателя (kw)
|
7,5
|
11
|
18
|
|
|
Мощность электронагрева (kw)
|
10
|
11,7
|
16,5
|
|
|
Головка
|
Диаметр головки (mm)
|
Ф 40/80
|
Ф 60/120
|
Ф 80/140
|
|
Мощность нагрева головки (kw)
|
1,8/2,2
|
2/2,5
|
3/3,5
|
|
|
Узел рулонного сворачивания
|
Максимальный размер рулона (mm)
|
Ф 400×400
|
Ф 400×600
|
Ф 400×800
|
|
Тянущее усилие двигателя намотки рулона (kg/Nm)
|
10×2
|
15×2
|
20×2
|
|
|
Другое
|
Масса (т)
|
1,5
|
1,8
|
2,2
|
|
Габариты (m)
|
4×1,4×2,5
|
6×2,5×3,5
|
6,2×2,7×3,8
|
5. Экструдер для выдува сверхтонких упаковочных пищевых плёнок, производительностью 50 кг/час
Хорошая прозрачность, плотная усадка, простое интуитивное управление. Продукция главным образом используется для упаковки магнитофонной плёнки, игрушек, граммофонных пластинок (дисков), журналов, стеклянных стаканов и др.
|
|
Модель
|
35
|
50
|
60
|
|
Функции
|
Используемое сырьё
|
PVC
|
PVC
|
PVC
|
|
|
Толщина плёнки
|
0,02-0,08
|
0,02-0,08
|
0,02-0,08
|
|
|
Ширина плёнки
|
70-300
|
150-500
|
200-700
|
|
|
Возможность регулировки производительности (kg/h)
|
8-50
|
15-70
|
20-120
|
|
Узел экструзии
|
Диаметр шнека (винтового стержня) (mm)
|
Ф 45
|
Ф 55
|
Ф 65
|
|
|
Отношение длины шнека к диаметру
|
28:1
|
28:1
|
28:1
|
|
|
Мощность главного двигателя (kw)
|
7,5
|
11
|
18
|
|
|
Мощность электронагрева (kw)
|
10
|
11,7
|
16,5
|
|
Головка
|
Диаметр головки (mm)
|
Ф 40/80
|
Ф 60/120
|
Ф 80/140
|
|
|
Мощность нагрева головки (kw)
|
1,8/2,2
|
2/2,5
|
3/3,5
|
|
Узел рулонного сворачивания
|
Максимальный размер рулона (mm)
|
Ф 400×400
|
Ф 400×600
|
Ф 400×800
|
|
|
Тянущее усилие двигателя намотки рулона (kg/Nm)
|
10×2
|
15×2
|
20×2
|
|
Другое
|
Масса (т)
|
1,5
|
1,8
|
2,2
|
|
|
Габариты (m)
|
4×1,4×2,5
|
6×2,5×3,5
|
6,2×2,7×3,8
|
6. Экструдер для выдува тонких упаковочных плёнок, шириной рукава от 1600 до 2000 мм,производительностью 50 кг час
|
Мощность двигателя
|
35kw
|
|
Вспомогательный двигатель
|
1,5kw
|
|
Нагрев
|
12kw
|
|
Головка
|
Ф300мм
|
|
Диаметр шнеков (винтовых стержней)
|
Ф85mm
|
|
Отношение длины шнека к диаметру
|
L/D 28:1
|
|
Скорость вращения стержня
|
10-100
|
|
Максимальная производительность
|
50kg/h
|
|
Толщина плёнки
|
0,005-0,16mm
|
|
Габариты (Длина*Ширина*Высота)
|
4200×1700×3200mm
|
|
Ширина плёнки
|
1600mm-2000mm
|
|
дозатор для красителя
|
1
|
|
Зон нагрева головки
|
4
|
|
Материал шнека
|
Азотированная сталь 38CrMoA1
|
|
шнековый фильтр
|
1
|
|
Масса
|
2T
|
7. Экструдер для выдува рукавной двухцветной плёнки для сельского хозяйства
|
Диаметр шнеков (винтовых стержней)
|
Ф45mm×2 шнека
|
|
Отношение длины шнека к диаметру
|
28:1(L/D)
|
|
Номинальная скорость вращения шнека
|
10-110rpm
|
|
Диаметр головки
|
Ф 80
|
|
Толщина плёнки
|
0,08-0,10mm
|
|
Ширина рукава плёнки (Сложена вдвое)
|
300-600mm
|
|
Мощность главного двигателя
|
11kw
|
|
Мощность нагрева
|
22kw
|
|
Производительность
|
25-40 кг/ч
|
|
Масса в сборе
|
2,2T
|
|
Габариты (Длина*Ширина*Высота)
|
3430×1900×4200mm
|
8. Экструдер YH-55, YH-60
Станок для выдува рукавной плёнки из полипропилена широкого спектра применения
1. В данном агрегате применён способ нижнего выдувания полипропиленовой плёнки. Достигается хорошая степень прозрачности, отсутствие приливов, складок и т.д. 2.
2. Для винтовых барабанных штоков применён сплав 38 CROMOALA. Детали азотированы и прошли точную обработку, в результате чего достигнута оптимальная твёрдость и коррозийная стойкость.
3. На матричную головку нанесён слой твёрдого хромирования. По конструкции она представляет из себя полый винтовой вал. Качество выпускаемой продукции стабильное, продукт пользуется широким спросом. Устройство охлаждения воздуха скрытого типа, количество выдуваемого воздуха стабильное, имеется возможность автоматического регулирования температуры, автоматического подогрева.
4. В устройстве извлечения свёртков применён электродвигатель с моментом удерживания. Он позволяет удерживать необходимое усилие натяжения. Свёртки извлекаются полностью, удобны в замене.
|
Модель
|
55
|
60
|
|
Диаметр винтового штока
|
Ф 55
|
Ф 60
|
|
Соотношение длины к диаметру
|
26:1
|
26:1
|
|
Диаметр по складке тонкой плёнки
|
100-550 мм
|
100-600 мм
|
|
Толщина плёнки
|
0,01-0,06 мм
|
0,01-0,06 мм
|
|
Длина роликов устройства протяжки
|
600 мм
|
650 мм
|
|
Мощность главного двигателя
|
7,5 кВт
|
11 кВт
|
|
Мощность устройства протяжки
|
1,1 кВт
|
1,1 кВт
|
|
Максимальная производительность
|
35 кг/час
|
40 кг/час
|
|
Габариты
|
4500 х 1100 х 3300 мм
|
4800 х 1100 х 3300 мм
|
|
Масса
|
1,85 т
|
1,95 т
|
9. Экструдер для выдува рукавной плёнки многослойной с одновременной 3-х, 5-ти слойной экструзией
1. Головка одновременной экструзии настраивается посредством электронного управления для одновременной экструзии различных материалов
2. Головка, контур системы воздушного охлаждения, узел намотки обеспечивают нормальную работу и равномерность плёнки.
3. Возможна смена вставных узлов для обеспечения экструзии различных плёнок.
4. Комплектация различными дополнительными устройствами (диаметр 200-300): устройством коронного электрического разряда, обработки углов и др.
5. Применяемые материалы: LDPE, HDPE, LLDPE, EVA, PP, ионные полимеры.
6. Применяемые категории экструзии: ABA, ABC, ABB, AB.
Технические параметры
|
Диаметр шнеков (винтовых стержней)
|
Ф 50, 55, 65mm Свободный выбор
|
|
Отношение длины шнека к диаметру
|
L/D28:1
|
|
Скорость вращения шнека
|
15-100r/min
|
|
Мощность двигателей
|
15, 18,5, 22kw
|
|
Диаметр сопла головки
|
Ф 200/250/300mm Свободный выбор 2-х вариантов
|
|
Вид вращения
|
Ротация
|
|
Мощность воздуходува
|
3,5kw
|
|
Максимальный диаметр рулона
|
Ф 800mm
|
|
Скорость наматывания рулона
|
8-80m/min
|
Головка ZS
Диаметр 300 мм
Зон нагрева 4
Вес 15 кг
Азотированная сталь 38CrMoA1
