Линия ламинации МДФ, ДСП, фанеры
Различные модификации линий для оюоносторонней и двухсторонней ламинации листов формата 8/4 (1220*2440 мм)
и формата 9/6 (1875*2750мм )
и формата 9/6 (1875*2750мм )
ЛИНИЯ ЛАМИНАЦИИ МДФ ПРОИЗВОДИТЕЛЬНОСТЬ 5 000 - 10 000 m3/год

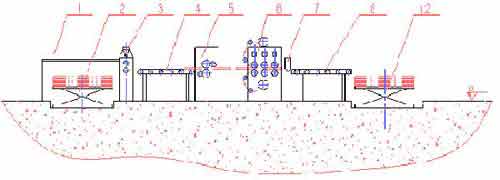

Условные обозначения
1. Толкатель
2. Столоподъемник
3. Щеточная машина (в сочетании с пылеочистителем)
4. Центровой барабан
5. Двусторонняя машина для нанесения клея
6. Двусторонняя машина для нанесения пленки
7. Автоматический отрезной резец
8. Выпускной барабан
2. Столоподъемник
3. Щеточная машина (в сочетании с пылеочистителем)
4. Центровой барабан
5. Двусторонняя машина для нанесения клея
6. Двусторонняя машина для нанесения пленки
7. Автоматический отрезной резец
8. Выпускной барабан
Технические параметры:
1. Максимальная ширина пленки: 1850мм
2. Минимальная длина обрабатываемых деталей: 1500мм
3. Толщина деталей: 12-40мм
4. Скорость нанесения пленки: 0-5мм/мин (регулятор скорости)
5. Способ управления силой натяжения: автоматический
6. Способ управления: PLC
7. Максимальный диаметр рулона пленки: 300мм
8. Максимальный вес рулона пленки: 100кг
9. Материалы ламинации: PVC, промасленная бумага
10. Габариты (длина х ширина х высота): 17500 х 4000 х 2000мм
ЛИНИЯ ЛАМИНАЦИИ ДСП ПРОИЗВОДИТЕЛЬНОСТЬ 30 000 - 50 000 m3/год
Условные обозначения
Линия ламинации МДФ, ДСП, фанеры производительностью 80 000 – 150 000 м3 в год
| 1. Автоматический толкатель плиты марки BTB4x8. | 6. Транспортер марки BZY4919/5. |
| 2. Гидравлический подъемный стол марки BSJ124x8/2. | 7. Станок для подачи и выдачи плиты марки BZX124x8/1. |
| 3. Машина для очистки плиты с двух сторон марки BSQ4x8. | 8. Термопресс для ламинации марки BY664x8/9. |
| 4. Транспортер марки BZY3921/4. | 9. Гидравлическая система для термопресса. |
| 5. Намотка бумаги для двусторонней ламинации марки BCZ4x8/2. | 10. Транспортер марки BZY3815/4. |

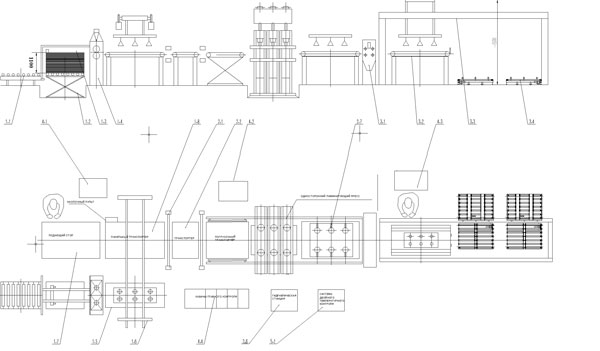

Линия ламинации МДФ, ДСП, фанеры производительностью 80 000 – 150 000 м3 в год
Условные обозначения
|
Номер
|
Наименование
|
Кол.
|
|
1.1
|
Конвейер
|
1
|
|
1.2
|
Гидравлический роликовый стол
|
1
|
|
1.3
|
Толкатель
|
1
|
|
1.4
|
Очиститель
|
1
|
|
1.5
|
Направляющий конвейер
|
1
|
|
1.6
|
Распределитель
|
1
|
|
1.7
|
Подъемный стол
|
1
|
|
1.8
|
Ленточный транспортер
|
1
|
|
2.1
|
Генератор
|
1
|
|
2.2
|
Транспортер
|
1
|
|
2.3
|
Конвейер для погрузочной машины
|
1
|
|
2.4
|
Погрузочная и разгрузочная машина
|
1
|
|
2.5
|
Горячий пресс
|
1
|
|
2.6
|
Гидравлическая система
|
1
|
|
2.7
|
Разгрузочный конвейер
|
1
|
|
3.1
|
Обрезающая машина
|
1
|
|
3.2
|
Роликовый транспортер
|
1
|
|
3.3
|
Штабелер
|
1
|
|
3.4
|
Подъемный стол
|
1
|
|
4.1
|
Кабинет управления 1
|
1
|
|
4.2
|
Кабинет управления 2
|
1
|
|
4.3
|
Кабинет управления 3
|
1
|
|
4.4
|
Щит управления
|
1
|
|
5.1
|
Система контроля температуры
|
1
|
